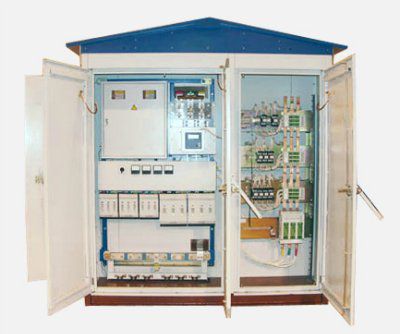

Трансформаторная подстанция типа КТПН
цена
- обновлено
- 04.12.2015
Данная цена товара неактуальна. Подборку предложений с актуальной ценой смотрите в разделе
Трансформаторные подстанции
- Наличие на складе:
- не указано
Описание и технические характеристики
Подстанции трансформаторные комплектные в металлической оболочке КТПН наружной установки предназначены для приёма электроэнергии трехфазного переменного тока частотой 50 Гц на напряжение до 10 кВ и распределения и преобразования в электроэнергию 0,4 кВ. Подстанции по виду оболочек и степени защиты выполнены – IP22 по ГОСТ 14254–96. Подстанции предназначены для работы при температуре воздуха от –45 °С до +45 °С. Климатическое исполнение и категория размещения УЗ по ГОСТ 15150–69,ГОСТ 15543.1–89.
Подстанция представляет собой металлический корпус, состоящий из трех отделений, которые укомплектованы:
со стороны отделения высокого напряжения (ВН): — камерами КСО 395М, разработанными специально для КТПН;
со стороны отделения силового трансформатора: — трансформаторами трехфазными ТМГ (по требованию заказчика);
со стороны отделения низкого напряжения (НН): — распределительными низковольтными устройствами РУНН — 6 (8) или ШУР — 6 (10), с возможностью учета активной электрической энергии, — ящиком с понижающим трансформатором, — комплектом сборных шин.
Каждое отделение имеет свои входы, оборудованные распашными воротами, что позволяет осуществлять безопасное обслуживание подстанции.
Подстанции КТПН устанавливаются на фундаментное основание высотой не менее 200 мм. В подстанциях предусмотрено выполнение кабельного высоковольтного ввода.
Подстанция имеет все необходимые блокировочные устройства для безопасной работы обслуживающего
персонала.
